iNeuOS工业互联网平台,用电测控应用案例

2021-10-27 19:16:00
admin
原创
5001

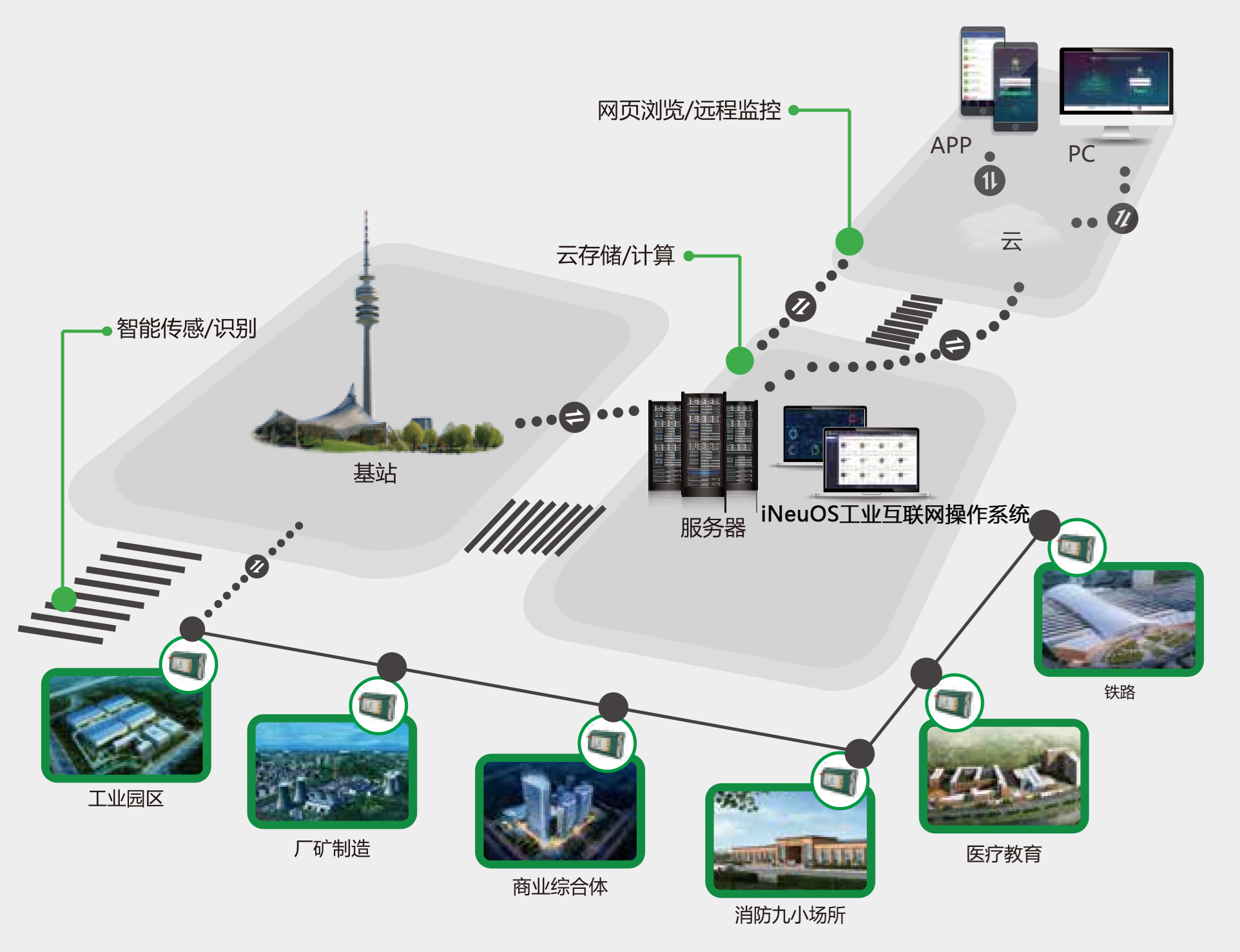

      通过物联网技术对引发电气火灾的主要因素(导线温度、电流和漏电流等)进行不间断的数据跟踪与统计分析,实时发现电气线路和用电设备存在的安全隐患(如线缆温度异常、过载、短路、接地、三相不平衡、过压、接触不良及漏电流越限等),结合智能测控终端的边缘计算与iNeuOS工业互联网操作系统进行综合诊断分析,借助WEB、APP、短信、电话等随时随地向安全管理人员推送预警信息,指导其开展隐患治理,达到消除潜在的电气火灾危险,实现"防患于未然"的目的。 用电测控一休化管控平台应用比较广泛,例如工业园区、厂矿制造、商业综合体、医疗和铁路等。应用场景如下图:

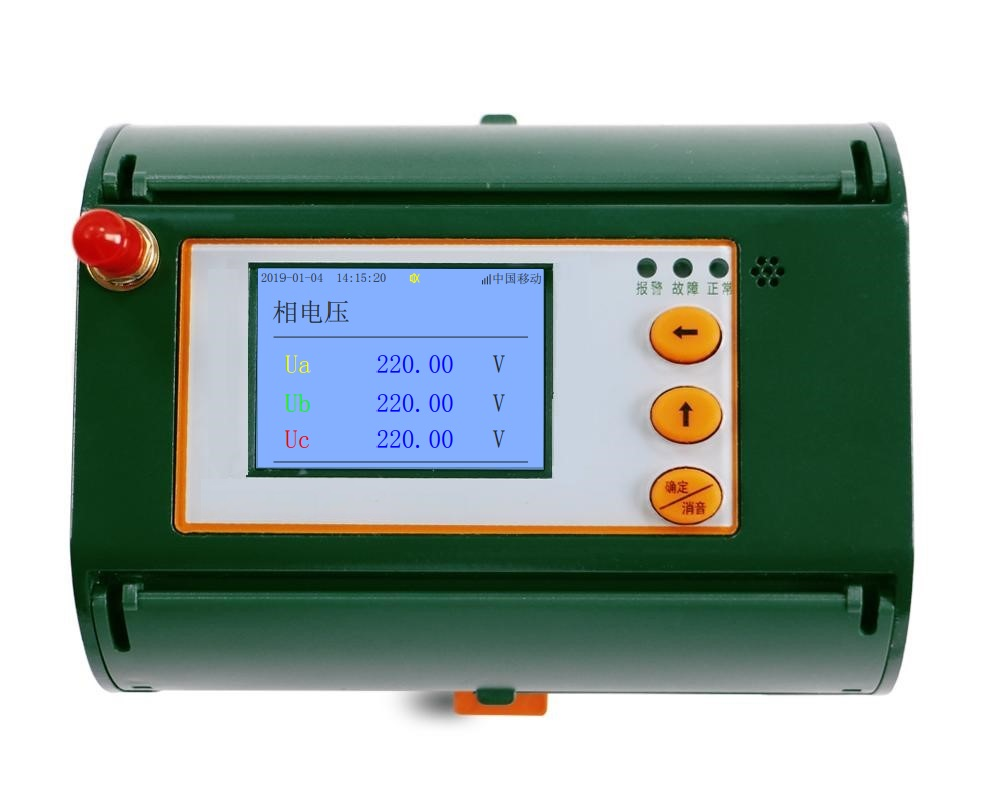

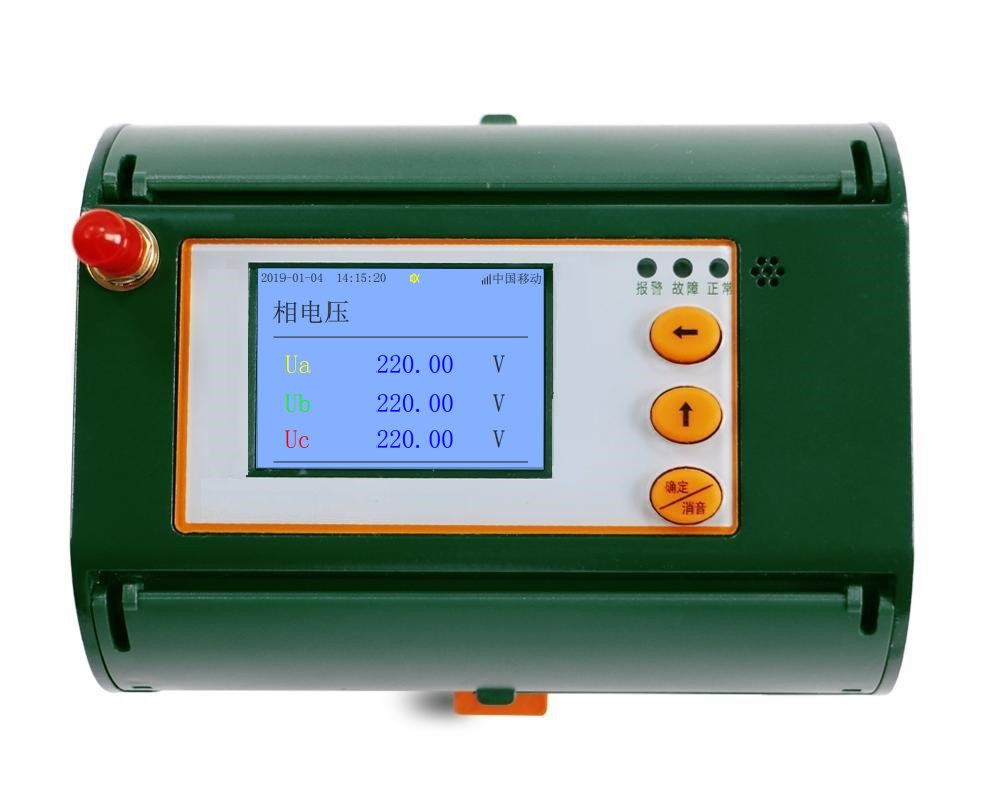

      导轨式安装,集电力监视、电能计量管理、电能质量分析、电气安全于一体的高端智慧用电综合测控终端监测三相电压/线电压、三相电流、有功/无功/视在功率、有功/无功电能计量、四象限电能、复费率计量历史电能、最值统计、需量分析、电压/电流不平衡度2~31 次谐波含量分析、频率、功率因数、电压/电流不平衡度、过压、欠压、过流、超温、剩余电流等; 无线上传,带天线,将数据上传至云平台。如下图:

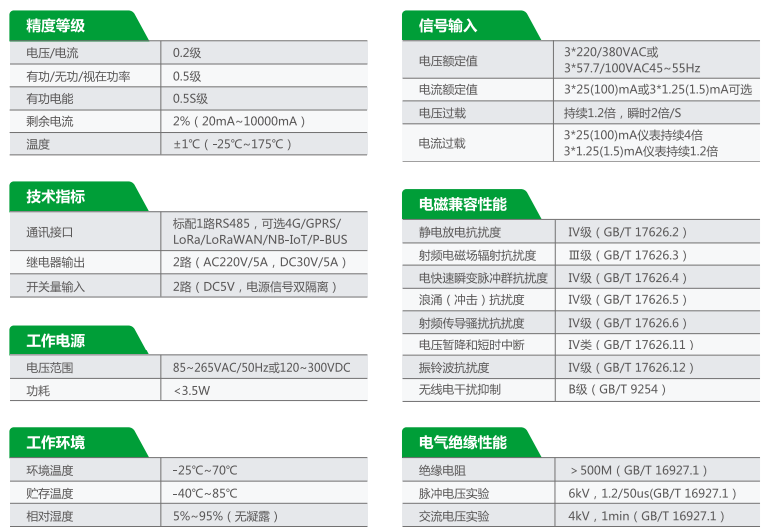

     主要技术参数,如下图:

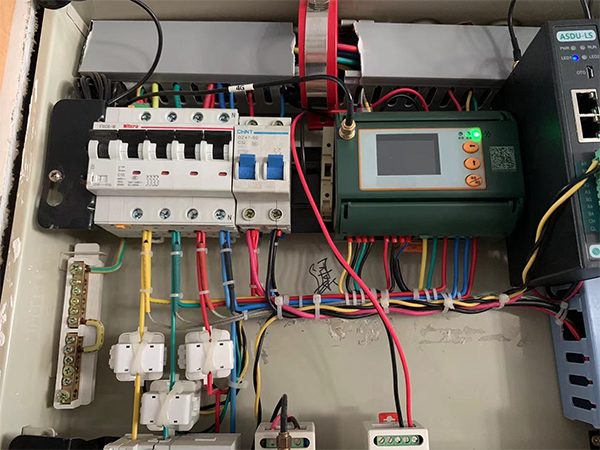

      现场安装示意,如下图:

      用电测控终端通过4G与iNeuOS工业互联网操作系统实现数据的实时交互,iNeuOS会自动同步用电测试终端的主要参数数据,平台不需要单独进行数据点配置。 系统平台端实现数据的监测、预警、计算、分析、统计等业务,可以通过手机端浏览和查看数据信息。对测点信息进行实时在线监测和统计分析,并判断故障发生的类型与原因,指导企业开展治理,达到消除潜在的电气火灾安全隐患。另外,结合线路或设备的用电效能分析、电能质量分析,达到优化供电结构、节能减排的目的。

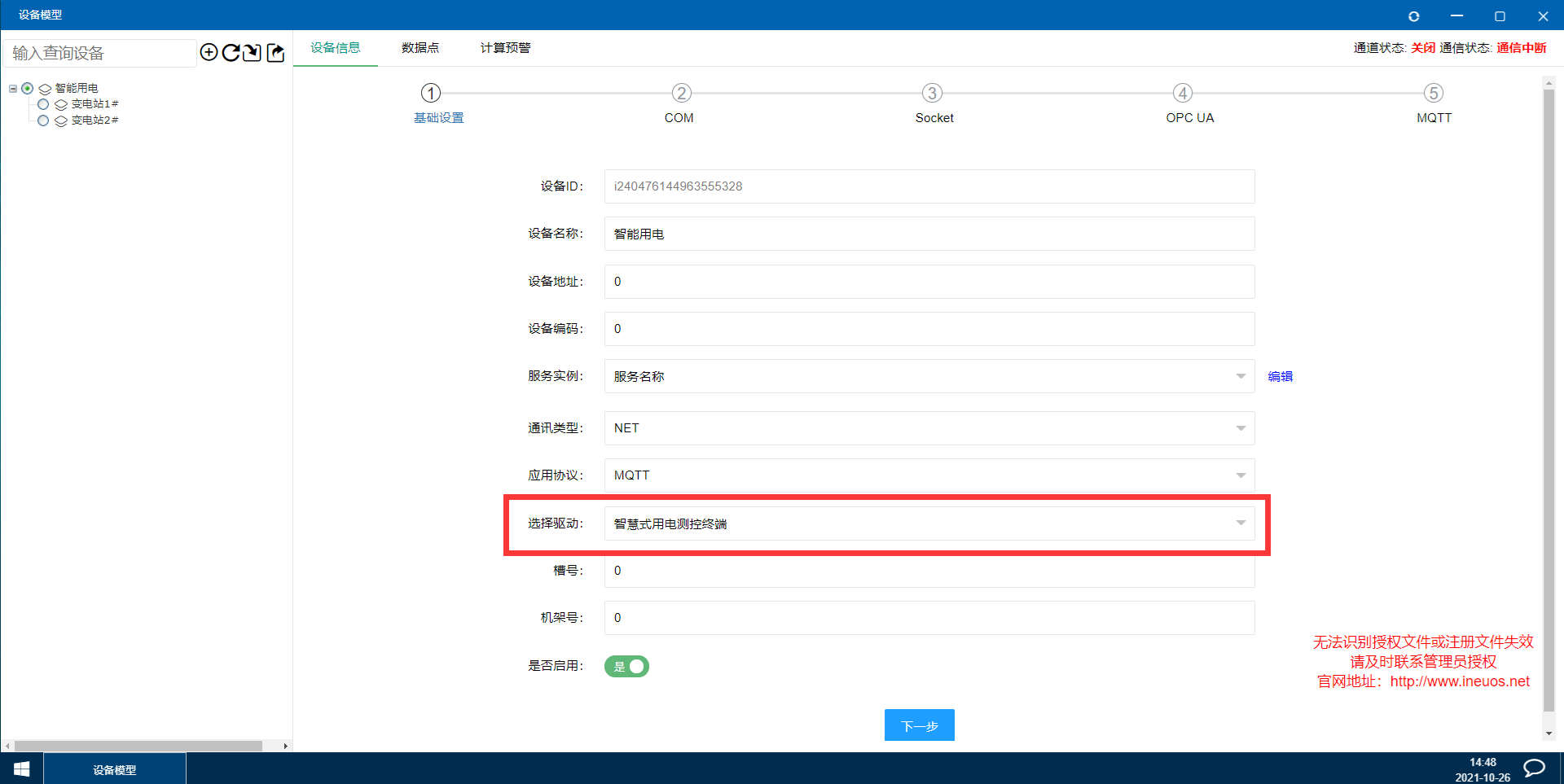

      一个用电测控终端需要在平台端增加一个设备驱动,如下图:

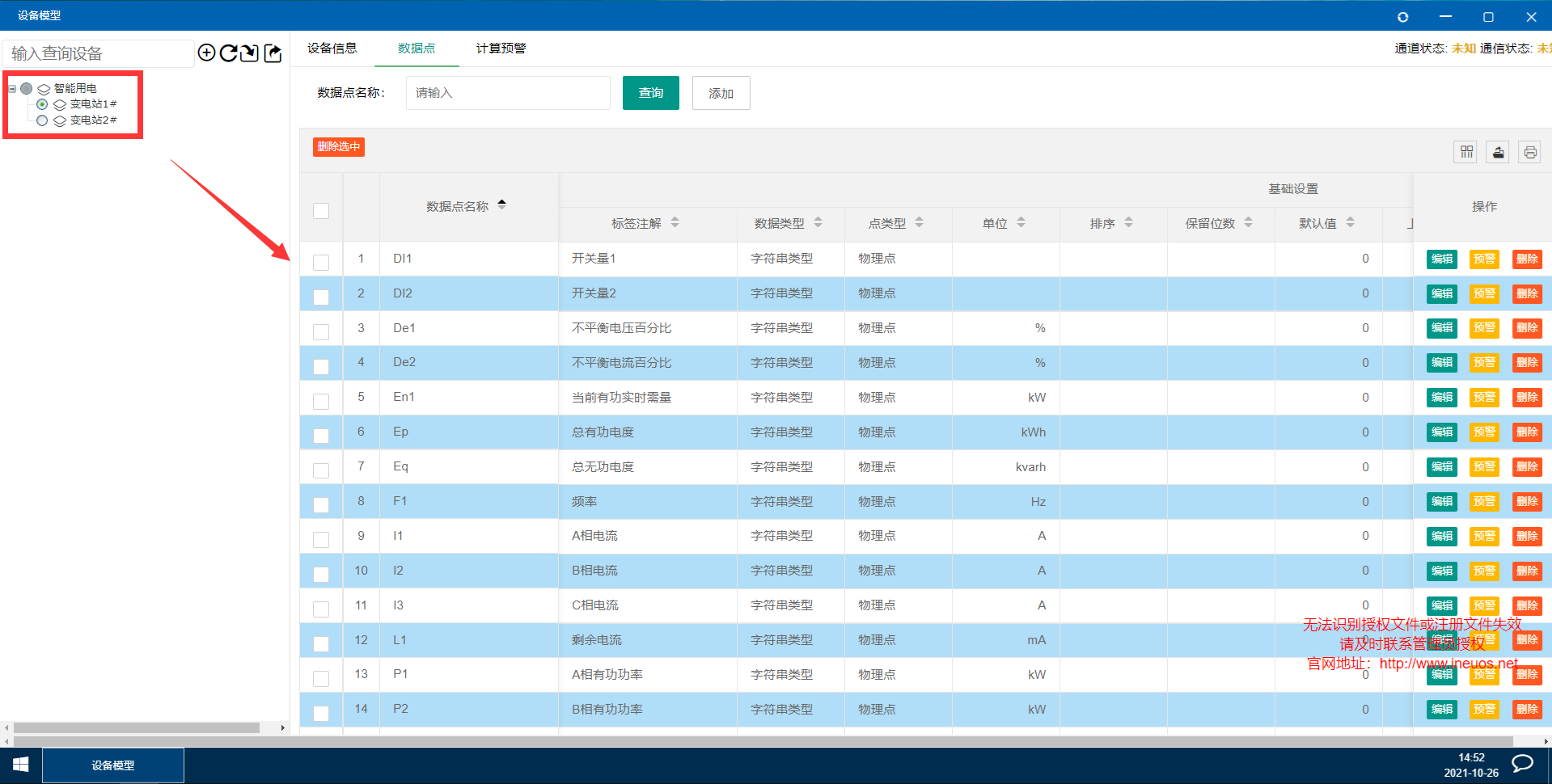

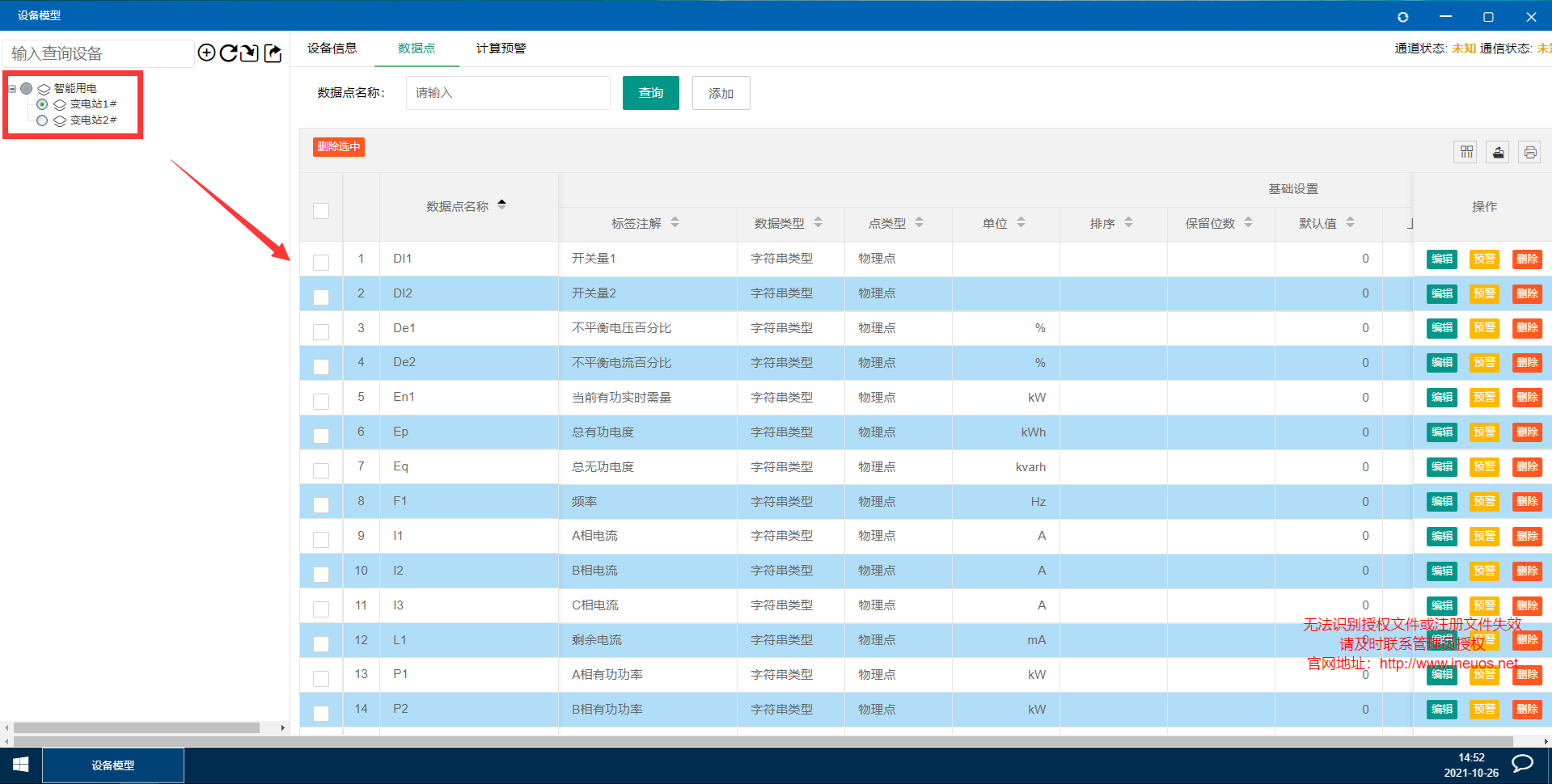

      数据点管理,可以对数据点进行编辑、预警和计算,如下图:
