iNeuLink边缘计算智能网关,与iNeuOS无缝互联互通

2019-05-11 21:11:00
iNeuLink
原创
1095
摘要:iNeuLink是边缘计算的硬件网关设备,在iNeuOS云端操作中起到对下分布式采集数据、对上透明转发数据的作用。

iNeuLink是边缘计算的硬件网关设备,在iNeuOS云端操作中起到对下分布式采集数据、对上透明转发数据的作用。iNeuLinkiNeuKernel进行数据交互,最终使用iNeuView对数据进行视图组态和建模,完成数据采集、传输、展示全部流程。

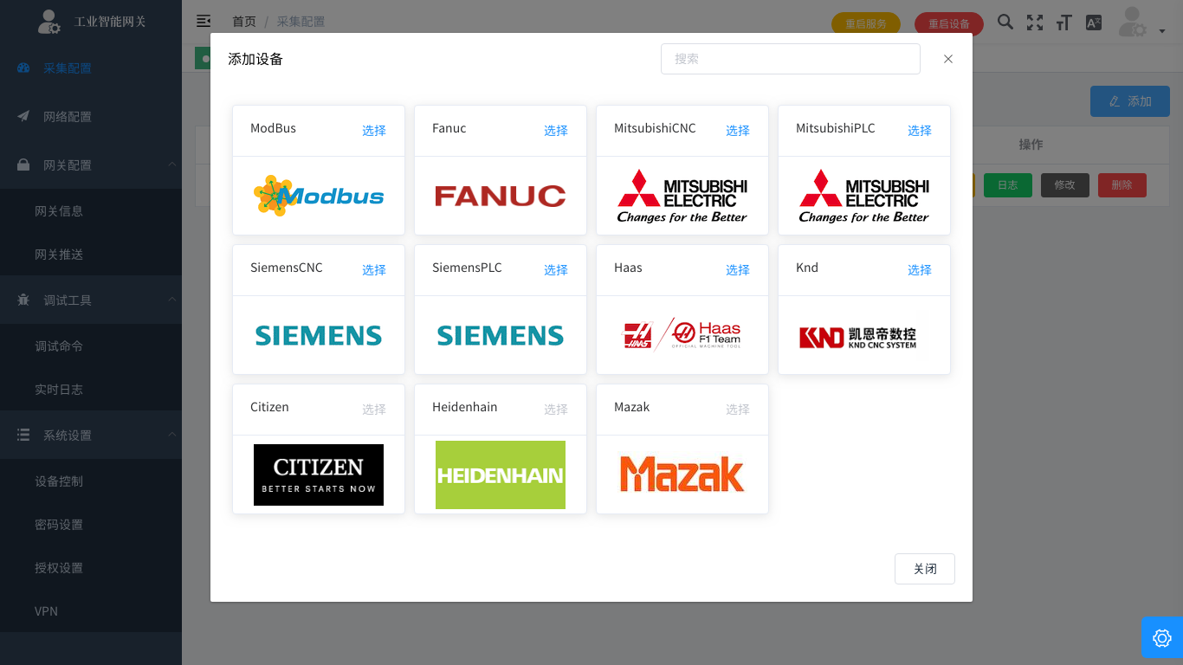

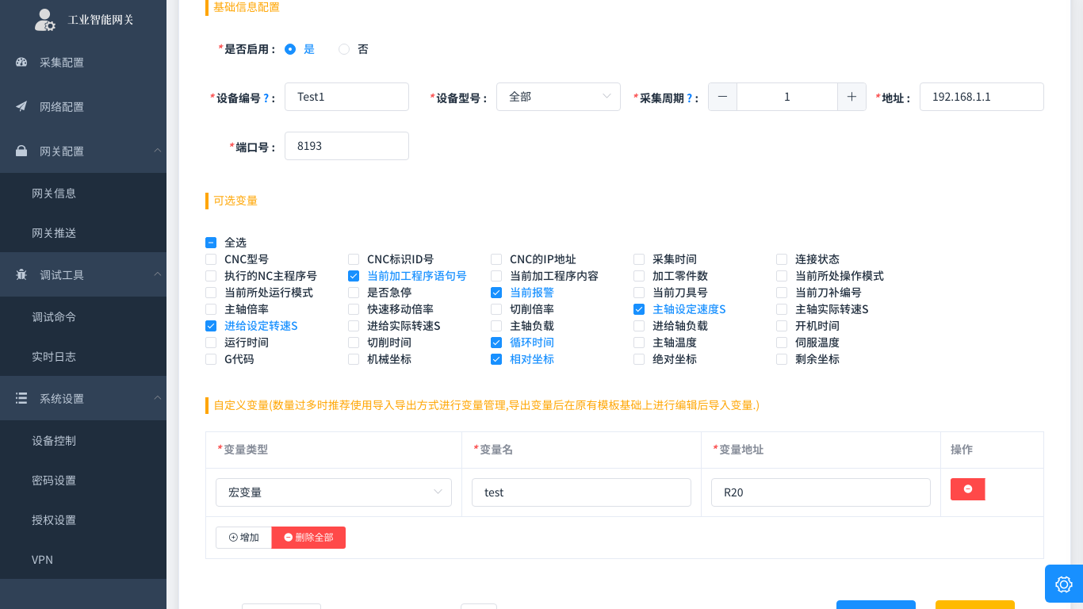

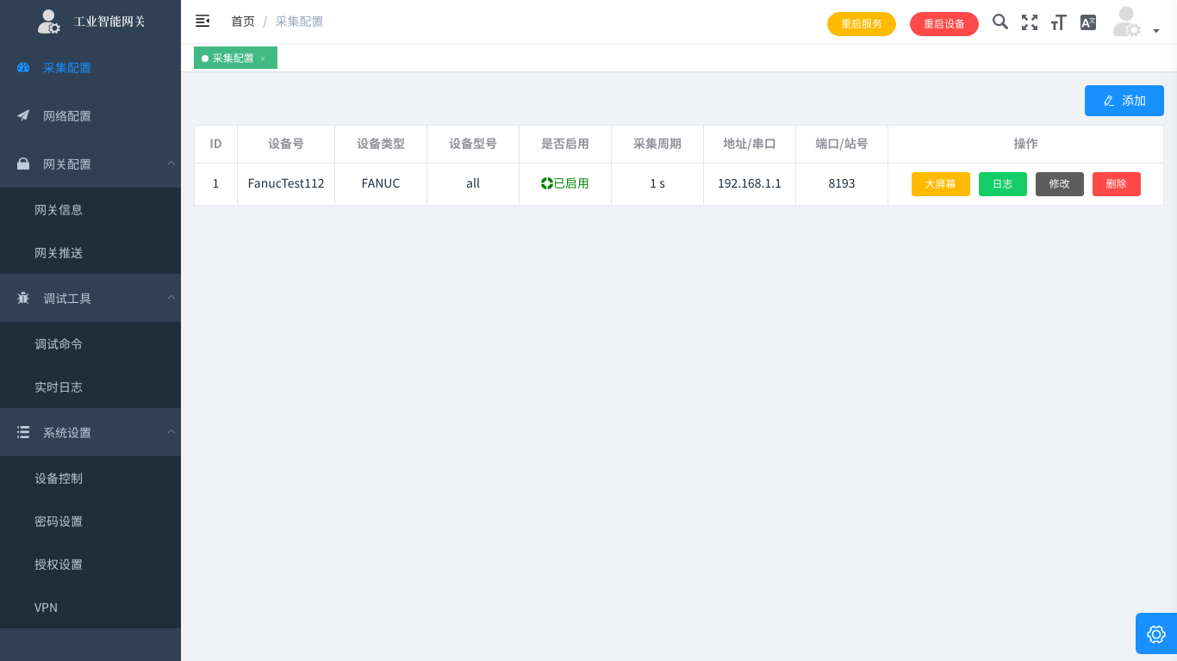

远程WEB配置:

一、iNeuLink-X2000工业级智能网关

1.产品简介

iNeuLink-X2000是工业级智能网关,一款全新的工业数据采集转发设备,集通讯接口服务器、工控机、工控软件于一体的智能设备。她具有以下的基本功能:

支持多种接入方式,如:RS-232/422/485CANProfibus-DP、以太网、WIFIZigBee3GGPRS/WCDMA等。

1.支持工业现场的多种工业设备协议,完备的协议库可使更多的设备可以轻松接入:

1)国际标准协议如:OPCModbusIEC60870-101/102/103/104DNP3DLT645BACnet等;

2)PLCDCS、各种智能仪表,智能设备等厂商的私有协议如S7Host link等;

3)支持对各种数据文件解析,如TXTCSV等。

2.支持以多种工业设备协议向其他系统或设备提供数据分发服务,专门解决自动化系统中不同通信标准的异构系统之间的互联互通互操作。

iNeuLink -X2000工业智能网关以满足物联网设备之间的互联互通、互操作为设计目标。以构建工业互联网的数据网络系统服务、贯通生产网与信息网之间的数据通道为己任。

iNeuLink -X2000工业智能网关是一款聪明的产品,它不是传统意义上的固定功能的设备,它是工业互联网的一个神经元,借助工业互联网上的网络系统获取可连接设备的基础数据、适配器、业务逻辑等,并根据连接设备状态信息的变化而启用新的业务逻辑。无需人工参与,自动组建理想的智能数据平台。

iNeuLink -X2000平台中可以定制化数据应用。是一款支持多设备、多协议、多网络的开放数据平台,具备开放、便捷、灵活、高效、简单易用的特性,超越客户的预期。

“绿色、环保、高效”是iNeuLink -X2000从构思到实现的设计思想;超低功耗的系统架构;按需筛选的绿色数据传输;绿色环保的设备元器件及包装,形成了绿色采集、绿色传输、绿色能源等端到端的工业互联网数据采集传输方案。



2.应用领域

iNeuLink -X2000支持丰富的通讯规约,广泛应用于以下领域,并提供成熟的通讯解决方案和研发服务。

智能电网:发电厂、数字化变配电、微电网

生产、能源管理:石油、化工、冶金、建材、电力、矿山等

环境保护:水文监测、地质监测

交通物流:高速公路、轨道交通

智能建筑:智能家居,智能楼宇



3.产品特点

支持多种协议、多种设备互联互通

接口丰富,支持多种接入形式

超低功耗:最低只需5瓦,最高只有15

多重防护技术:硬件看门狗,软件看门狗,系统冗余等措施

完全图形化的操作向导,利用设备模版、在线调试,自动侦测等技术,方便工程师快速、简便的安装使用

提供设备网管系统,可同时对网内iNeuLink -X2000智能网关进行部署、管理和维护

内置脚本引擎,灵活的对数据进行加工计算

内置离线存储,最大限度保证数据的连续性

内置报警中心,上位系统故障也可对底层设备进行独立的报警处理

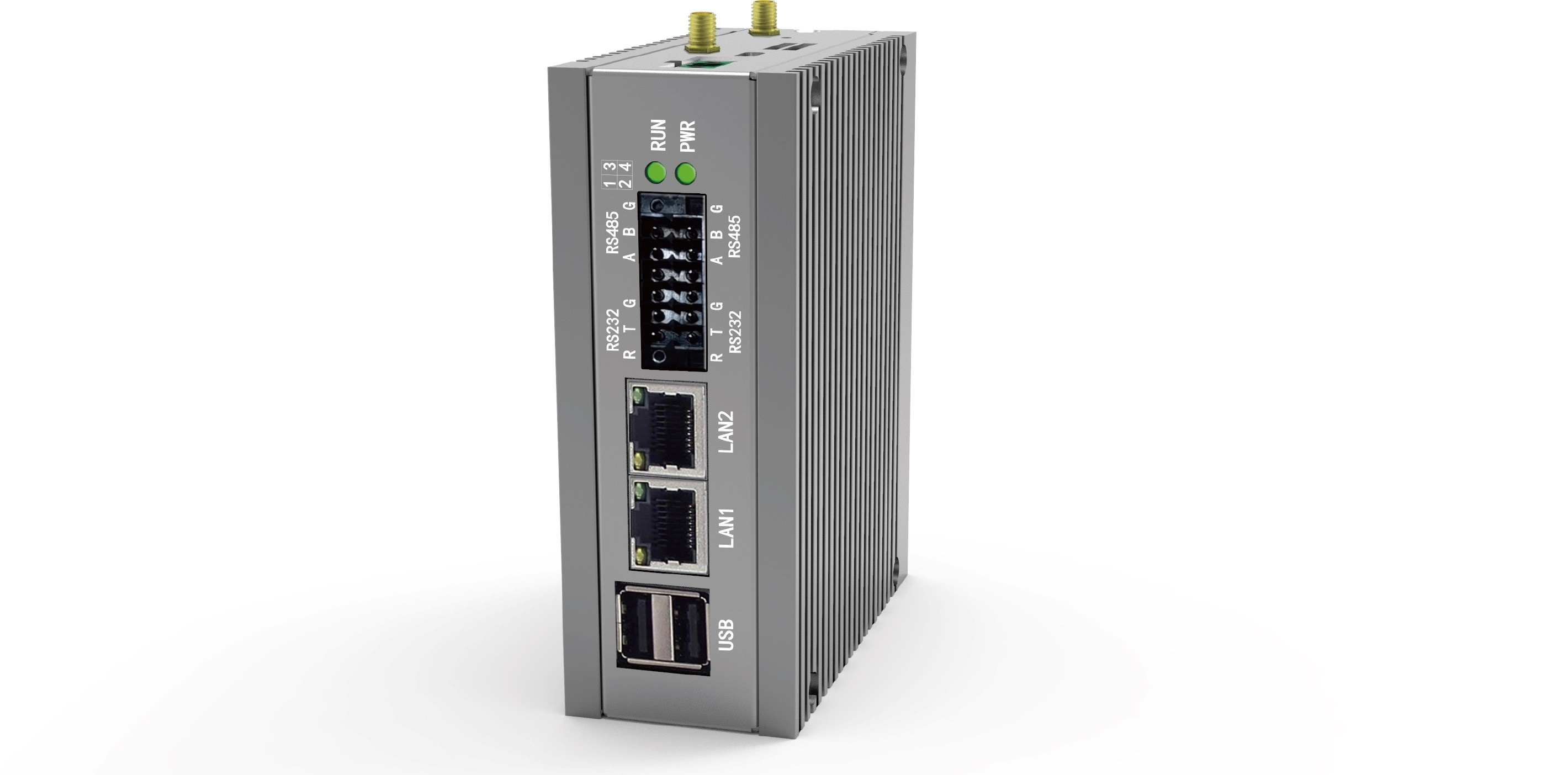

4.硬件介绍

iNeuLink -X2000系列工业智能网关体形小巧,具有4路串口和2路以太网通讯接口,可用作分散的、少量设备的数据采集。如在远程抄表系统中的电度采集、在楼宇系统中的BACNet协议转换、工业自动化系统中的OPC协议转换、仪表通讯等。

芯片架构:ARM 920T

CPU800MHZ

RAM512MB

Flash512MB

SD存储卡:2G

10/100Mbps2

隔离保护:有

RS232/4854

光电隔离保护:有

防雷击浪涌保护:有

CAN总线端口:N/A

GPRSN/A

WCDMA/CDMA2000N/A

DI/DON/A

输入电源:180~250V DC 85~265V AC

功耗(瓦):≤5

外壳:铝型材/黑色

重量(KG):1.2

尺寸(长XXcm):16*11.9*5.5

存储温度:-40 ~ 85

工作温度:-40 ~ 75

工作湿度:0 ~ 95% RH

防抖抗震:有

EMCCEFCC

保修:2


二、iNeuLink-P2000民用智能网关

1.产品简介

iNeuLink-P2000是民用级智能网关,模块化小型设备。可采用 Visual Studio 2010/2012/VS2013/VS2015 开发工具,C# VB.NET 语言进行程序开发和部署。也可以进行视图组态式开发,少编程或免编程完成相应工作。

设备采用母板+子板+模块的结构,1 块母板最多可以同时拼接 1 个子板,2 个模块(标准 Gadgeteer 接口的模块)。

网关主要由母版+通信子板构成,通信子板主要是 RS485CANRS232 各种通信接口的组合。通过 CAN 口,网关可连接 1~32 个物联网智能模块,扩展出若干路开关量输入输出、若干路模拟量输入输出等通道。

此外网关也可以直接装配开关量输入输出或模拟量输入输出子板。


2.应用领域

目前该产品已经在污水处理、垃圾处理、环境监控、养殖监控、农业等领域得到了广泛的应用。


3.产品特点

便宜、小巧、易部署、灵活扩展


4.硬件介绍


(01)  MCUSTM32F429 主频 180M  片内 FLASH 1024K  SRAM256K。扩展 32M 字节 SDRAM8M 字节 DataFlash

(02)  1 个用户按钮、1 个复位按钮,1 个电源 LED 灯、1 个用户 LED

(03)  1 路以太网口(10/100M 自适应)

(04)  1 USB(程序调试口,默认)

(05)  1 TF 卡槽(SDIO 接口,可支持大容量卡 2~32G

(06)  两个.NET Gadgeteer 标准接口

(07)  20Pin 子板接口

(08)  9~24V 直流供电(推荐 12V 供电)

(09)  -20~80 摄氏度使用范围



图 核心板

图 外壳
